Das OSI-Referenzmodell

Kommunikation
im Netzwerk

Um den Sinn des OSI-Referenzmodells (Open Systems Interconnect) zu verstehen, sollte klar sein, wie die Kommunikation in einem Netzwerk abläuft und welche Arbeitsschritte bereits in jeder Komponente des Netzes erfolgen, bevor die Daten als elektrische Impulse über die Internetleitung wandern.

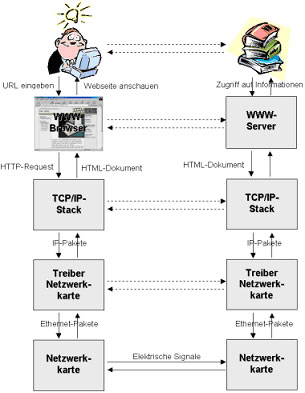

Das nachstehende Bild zeigt dies beispielhaft anhand der Abfrage einer Webseite. Wichtig ist, dass jede "Etage" der Abbildung - mit Ausnahme der untersten - nur virtuell mit der Gegenstelle kommuniziert. Der tatsächliche Datenfluss läuft in senkrechter Richtung.

Beispiel:
Anfrage eines
Web-Browsers
an einen
Web-Server >>

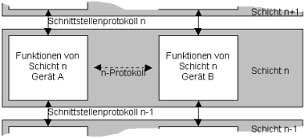

Das OSI-Referenzmodell wurde von der ISO (International Standardisation Organisation) geschaffen, um beliebige Kommunikationssysteme beschreiben zu können. Wie in unserem Beispiel definiert es Schichten, die

• mit der gleichen Schicht der Gegenstelle nur virtuell kommunizieren,
• die darunter liegende Schicht als Dienstleister für diese virtuelle Kommunikation nutzen,
• der nächsthöheren Schicht Dienste erbringen.

Die einzelnen Layer
des OSI-Modells
im Überblick >>

Mehr Information über die einzelnen Schichten:

• Anwendungschichten (oder gelbe Fläche)
• Transportschichten (oder grüne Fläche)
